ソーラーパネルコネクタのさまざまなタイプは何ですか？

コンテンツ
1.ソーラーパネルコネクタとは何ですか？
2。ソーラーパネルにとってコネクタが重要なのはなぜですか？
3.ソーラーパネルにはどのような種類のコネクタが使用されますか？
4。異なるソーラーコネクタ間の違い
5。ソーラーコネクタのアプリケーション
6.ソーラーコネクタワイヤを接続する方法





1.ソーラーパネルコネクタとは何ですか？

ソーラーパネルコネクタは、ソーラーパネル間の安全で信頼性の高い電気接続を確立するために使用されるデバイスです。また、インバーター、充電コントローラー、バッテリーなど、太陽光発電システムのソーラーパネルやその他のコンポーネントを接続します。ソーラーパネルコネクタは、効率的なエネルギー伝達を保証し、システムの電力損失を最小限に抑えます。





2。ソーラーパネルにとってコネクタが重要なのはなぜですか？

2.1。保護効率
コネクタは、電気効率、安全性、気象抵抗、スケーラビリティ、設置の容易さとメンテナンス、コンポーネント間の互換性を確保するために、ソーラーパネルシステムにとって重要です。システムのバランスにおいて、ソーラーパネルと他のコンポーネントとの間に安全で信頼できる接続を提供することにより、電力損失を最小限に抑え、システム全体の効率を維持します。



2.2。安全保護
それらは、アークや短絡などの潜在的な危険を防ぎ、紫外線、極端な温度、水分などの環境条件に耐えるのに役立ちます。高品質のコネクタは、太陽光発電システムの寿命を維持する必要があります（約25〜30年）。

2.3。柔軟な構成
コネクタは、ソーラーアレイを簡単に拡張し、シリーズまたは並列構成を有効にして、柔軟なシステム設計を可能にします。さまざまなソーラーパネルブランドとコンポーネントとのインストール、メンテナンス、互換性を簡素化します。





3.ソーラーパネルにはどのタイプのコネクタが使用されていますか？

3.1。 MC4

MC4は、ソーラーパネルシステムの現在の業界標準であり、ソーラーパネルとPVシステムの他のコンポーネントとの間の信頼できる安全な接続を提供します。彼らは耐候性があり、紫外線耐性で、過酷な天候で耐久性があります。それらは、ソーラーアレイの生涯を通じて安定した接続を保証します。
特徴
安全：男性と女性のバージョンがあり、適切な接続を確保し、逆極性を回避します。
耐久性：太陽光発電システムの寿命（約25〜30年）を持つことができます。
使いやすさ：単純なプッシュインおよびロックメカニズムがあり、安全な接続を提供し、偶発的な切断のリスクを軽減します。
互換性：さまざまなソーラーパネルと互換性があり、インストールとメンテナンスが簡単です。





3.2.Yブランチコネクタ
Yブランチコネクタは、主電力線を複数のブランチに分割できるマルチウェイブランチコネクタであり、それぞれが異なる負荷またはデバイスに個別に接続できます。

特徴
マルチウェイブランチ設計：Yブランチコネクタは、主電力線を複数のブランチに分割でき、それぞれが異なる負荷またはデバイスに個別に接続できます。

高電圧および高電圧のキャリカル容量：Yブランチコネクタには、太陽光発電システムの高出力に対処するために、十分な電圧と電流積載能力が必要です。
プラグ性：通常、プラグ可能な設計があり、これはインストールとメンテナンスに便利で、迅速な接続と切断を可能にし、システムのインストールとメンテナンスプロセスを簡素化します。





3.3.T4コネクタ

T4コネクタは、アンフェノール産業ソーラーテクノロジーによって開発された別のタイプのソーラーパネルコネクタです。 MC4に代わるものとして、安全性と使いやすさがいくつかの改善があります。 T4コネクタには、すばやく簡単にインストールされて切断できるスレッドレス設計があります。特殊なツールは必要ありません。 MC4と比較して、T4は電流容量が高く、耐久性が向上しています。
特徴
迅速なインストール：スレッドレスデザインにより、迅速かつ簡単にインストールと切断が可能になります。
高電流容量：MC4よりも電流容量が高く、耐久性が向上しています。



3.4.Tyco Solarlok

Tyco SolarLokコネクタは、TE接続（以前のTyco Electronics）で製造された特殊なソーラーコネクタです。 Solarlokコネクタは、男性と女性のコンポーネントを必要とせずに2つのコネクタが結合できるようにする性別中立設計を使用します。それらはさまざまなワイヤーサイズと互換性があり、セキュリティを追加するためのロックメカニズムがあります。これらのコネクタは、高品質の材料と耐久性について広く称賛されています。また、紫外線、極端な温度、水分などの環境要因に対する優れた抵抗性もあります。
特徴
耐候性：高温、紫外線、およびその他の極端な条件に耐えることができます。
セキュリティ：クリンプテクノロジーを利用して安全な接続を作成し、男性と女性の構成を含むさまざまなタイプで利用できます。



3.5.Radox

Huber+Suhnerが製造したRadoxコネクタは、太陽光発電業界で一般的に使用されるもう1つのソーラーコネクタです。 Radoxコネクタは、クリンプテクノロジーを使用して安全な接続を作成し、男性と女性の構成を含むさまざまなタイプで利用できます。
特徴
気象抵抗：高温、紫外線、およびその他の極端な条件に耐えることができます。
安全：クリンプテクノロジーを使用して安全な接続を作成し、男性と女性の構成を含むさまざまなタイプで利用できます。



4。異なるソーラーコネクタ間の違い
さまざまなコネクタタイプを比較すると、太陽光発電システムを構築する際の類似点と相違点をよりよく理解できます。以下の表では、さまざまな考慮事項について説明します。

4.1。基本的な用途と必須タイプの違い
MC4：ソーラーパネルシステム用の業界標準コネクタです。主に、太陽光発電システムと太陽光発電システムの他のコンポーネントとの間に信頼できる安全な接続を確立するために使用されます。基本的な接続コンポーネントです。
Y-Branchコネクタ：基本的に組み合わせコネクタです。その機能は、ソーラーケーブルを2つの並列接続に分割することです。通常、MC4などのコネクタで使用されて、複数のパネルの配線を簡素化します。基本的な接続コンポーネントではありません。
T4コネクタ：MC4を置き換えることができ、ソーラーパネルなどのコンポーネントを接続するタスクを直接引き受けることができるアンフェノール産業ソーラーテクノロジーによって開発されたソーラーパネルコネクタ。
Tyco Solarlok：太陽系のコンポーネント間の接続を確立するソーラーフィールド専用のTE接続によって製造されたコネクタ。
Radox：Huber + Suhnerが製造し、太陽光発電業界で一般的に使用されるソーラーコネクタでもあります。他のタイプと同じ機能を持ち、太陽系のコンポーネントを接続する責任があります。

4.2。設計機能の違い
接続極性
MC4：正しい接続を確保し、逆極性を避けるための男性と女性のバージョンがあります。
Tyco Solarlok：性別中立設計により、男性と女性を区別することなく、任意の2つのコネクタをペアにすることができます。
T4コネクタ、Radox：MC4と同様に、男性と女性の構成があります。
インストール方法
MC4：シンプルなプッシュインおよびロックメカニズムがあります。
T4コネクタ：特別なツールを必要とせずに迅速かつ簡単にインストールして切断できるようにするスレッドレスデザインです。
Tyco Solarlok、Radox：どちらもクリンプテクノロジーを使用して安全な接続を確立します。

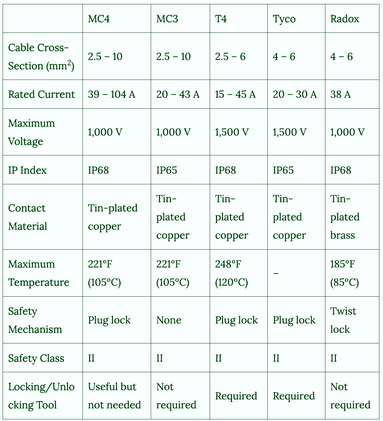

4.3。パフォーマンス特性の違い
現在の収容能力
T4コネクタ：MC4よりも電流の容量が高くなっています。
MC4、Tyco Solarlok、Radoxドキュメントでは、現在の貨物容量を互いに比較することに関する情報については明示的に言及していません。
耐久性
MC4：約25〜30年間、太陽光発電システムの寿命を維持できます。
T4コネクタ：MC4よりも耐久性が向上していると主張しています。
Tyco Solarlok、Radox：どちらも、高温、紫外線、その他の極端な条件に耐えることができ、天候の耐性が良好であるが、耐久性の程度をMC4およびT4と比較しないことを強調しています。



4.4。その他の違い
互換性
MC4：さまざまなソーラーモジュールと互換性があり、インストールとメンテナンスが簡単です。
Y-Branchコネクタ：通常、MC4コネクタとペアになって平行回路を作成します。
T4、Tyco Solarlok、Radox：他のモジュールとの広範な互換性に関連する情報を強調しないでください。
適用可能なシナリオ
MC4：業界標準として、広く使用されています。
Y-Branchコネクタ：主に住宅または小規模システムで使用され、柔軟な構成を提供し、シェーディングの影響を減らすために平行配線を使用するシナリオで好まれます。
T4、Tyco Solarlok、Radox：ドキュメントは特定のアプリケーションシナリオに焦点を当てておらず、一般的に一般的なソーラーに適用できます接続。



5。ソーラーコネクタの適用
太陽光発電システムの重要なコンポーネントとして、ソーラーコネクタは、太陽光発電を安全かつ確実に伝達し、利用できるようにする上で重要な役割を果たします。



アプリケーション領域
1）太陽光発電局
大きな太陽光発電所は、通常、数百または数千の太陽光発電モジュールで構成されています。コネクタは、送電とシステムの効率の安定性にとって非常に重要です。
2）分散型太陽光発電発電システム
分散型太陽光発電システムは、多くの場合、住宅屋根や商業ビルに設置されています。コネクタの利便性と信頼性は、システムの動作に不可欠です12。 3）パイルと太陽光発電のカーポートの充電
ソーラー充電パイルと太陽光発電カーポートのコネクタは、電源グリッドにアクセスするためだけでなく、太陽光発電モジュールと充電装置を接続するためにも使用されます









6.ソーラーコネクタワイヤを接続する方法

ソーラーパネルの配線は技術的な仕事です。以下は、MC4コネクタを例にとって、ソーラーパネルを配線する手順です。



6.1。 MC4コネクタの接続と圧着

1.必要なツールの収集：ワイヤーストリッパー、MC4ソーラーコネクタ向けに特別に設計された圧着ツール、MC4コネクタ（男性と女性）、および適切なソーラーワイヤが必要です。

2。システムの電源を切る：開始する前に、電気の危険を避けるために太陽系がオフになっていることを確認してください。

3。ワイヤーの断熱材を剥ぎ取ります：ワイヤストリッパーを使用して、太陽ワイヤの端から断熱材の約1 cm（0} 4インチ）を慎重に剥ぎ取り、金属導体を露出させます。

4。コネクタの組み立て：適切なMC4コネクタハウジング（男性または女性）を剥がれたワイヤの一端にスライドさせます。防水シーリングカバーと金属ロックをスライドさせてください。

5.クリンプツールを準備します。クリンプツールを開き、MC4クリンプピン（男性または女性）を指定されたスロットに挿入します。

6.クリンプコネクタピン：太陽電池の剥がれた端を、圧着ツールが保持しているクリンプピンに挿入します。圧着ツールのハンドルをしっかりと絞ってピンをワイヤーに押し込み、強力で安全な接続を作成します。ハンドルを放し、ツールからクリンプピンを取り外します。安全なクリンプを確保するために、ワイヤーをそっと引っ張ります。

7.クリンプピンをコネクタハウジングに挿入します。クリックピンをMC4コネクタハウジングに押し込み、所定の位置にクリックして、安全な接続を確保します。

8。コネクタの組み立て：防水シールと金属ロックタブをコネクタハウジングに向けてスライドさせます。シールグランドをコネクタハウジングに締めて、防水シールを作成します。

9.接続をテストする：クリンプされたソーラーコネクタがワイヤにしっかりと接続されたら、別のソーラーワイヤーの対応するコネクタ（男性から女性、またはその逆）に接続します。コネクタは一緒にクリックして、接続が安全であることを示します。



6.2。ロックとロック解除

ソーラーコネクタのロックと解除は、ソーラーシステムで安全な接続を確保するために重要です。 MC4コネクタなどのほとんどのソーラーコネクタは、偶発的な切断を防ぎ、信頼できる電気接続を維持するための組み込みロックメカニズムを備えた設計されています。

ソーラーコネクタのロック：ソーラーコネクタを接続するときは、男性と雌のコネクタを整列させて、それらをプッシュするだけです。クリックが聞こえ、ロックメカニズムが関与していることを示します。組み込みのロックメカニズムにより、コネクタが誤って引き離されないようになり、システムの動作中に安定した接続が確保されます。

ソーラーコネクタのロック解除：MC4ソーラーコネクタを切断するには、MC4切断ツールまたはMC4レンチと呼ばれる特別なロック解除ツールが必要です。他のタイプのコネクタには、独自の特別なロック解除ツールがある場合があります。これらのツールは、ロックメカニズムのロックを解除し、コネクタを損傷することなく安全に分離できます。



まとめ
1.ソーラーパネルコネクタは、電気効率を確保し、電力損失を減らします。危険を防ぎ、過酷な環境に適応し、システムの寿命を延ばします。システムの拡張を促進し、柔軟な構成を実現します。インストールとメンテナンスを簡素化し、コンポーネントの互換性を確保します。

2.さまざまな種類のコネクタは、目的、設計（極性、設置方法）、パフォーマンス（現在の運搬、耐久性）、互換性、適用されるシナリオが異なります。
